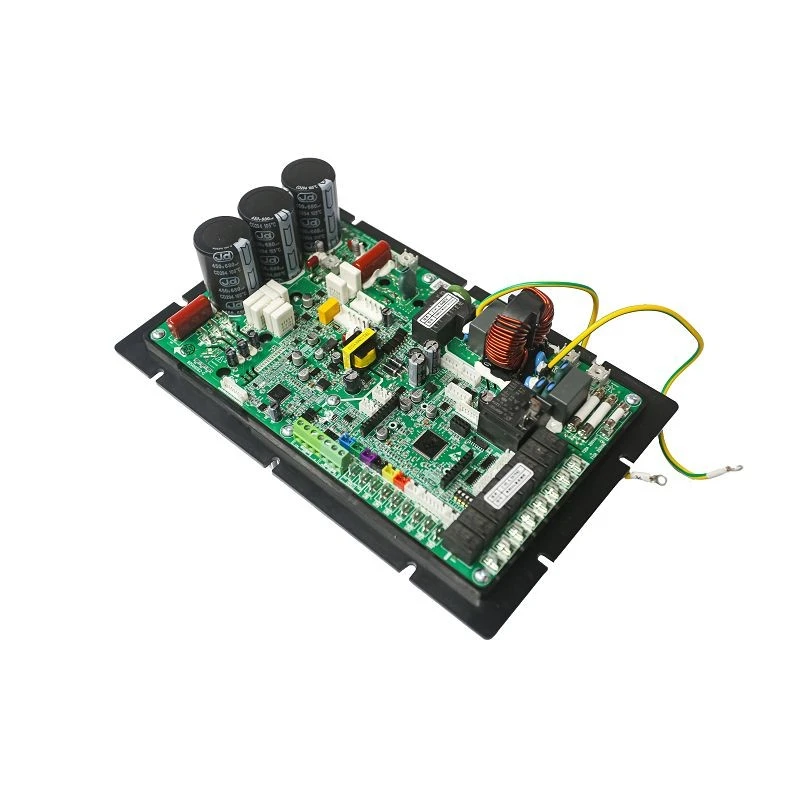

برد VFD یکپارچه 5 کیلووات

این برد VFD یکپارچه 5 کیلوواتی برای کنترل کمپرسور اینورتر DC در پمپ حرارتی، HVAC تجاری و سیستم های تبرید طراحی شده است. برد 5 کیلوواتی یکپارچه VFD دارای طراحی یکپارچه کنترل اصلی، درایور و فیلتر EMC برای نصب آسان و یکپارچه سازی سیستم فشرده است.

ارسال درخواست

دانلود کنید

تابع

برد VFD یکپارچه 5 کیلوواتی

اینبرد VFD یکپارچه 5 کیلوواتی طراحی شده است برایکمپرسور اینورتر DCکنترل در پمپ حرارتی، HVAC تجاری و سیستم های تبرید. برد 5kw یکپارچه VFD دارای یککنترل اصلی یکپارچه، درایور و فیلتر EMCطراحی برای نصب آسان و یکپارچه سازی سیستم فشرده.

ویژگی های محصول

کنترل بردار موج سینوسی 180 درجهبرای راه اندازی صاف، کاهش نویز و لرزش

تکنولوژی APFCبرای بهبود ضریب توان و کاهش اعوجاج هارمونیک

محدوده ولتاژ گسترده:176V ~ 264V AC، عملکرد پایدار

حفاظت های متعدد:بیش از / کمتر از ولتاژ، بیش از / کمتر از جریان، افت فاز، بیش از-دما، مغناطیس زدایی کمپرسور

ارتباط RS485برای شبکه و نظارت از راه دور

ماژول اختیاری 4G IoTبرای درخواست از راه دور پارامتر، تنظیمات و به روز رسانی سیستم عامل

دمای عملیات گسترده:-30 درجه ~ +60 درجه

پارامتر	نماد	حداقل	تایپ کنید	حداکثر	واحد
ولتاژ برق متناوب	Vac	176	220	264	V
فرکانس برق AC	صورت	-5%	50/60	+5%	هرتز
ورودی برق (یادداشت 1)	سنجاق	-	-	5500	W
ورودی فعلی (یادداشت 1)	من	-	-	25	اسلحه
خروجی فعلی (یادداشت 2)	آیو	-	-	17	اسلحه
سرعت دویدن (یادداشت 2)	n	20	-	120	rps
شتاب (یادداشت 2)	Δn	-	1	-	rps/s
ضریب قدرت	λ	-	0.99	-	-
کارایی	η	93	-	-	%
فاصله ارتباطی HMI	L_HMI	-	-	10	m
فاصله ارتباطی RS485 (سیم محافظ)	L_RS485	-	-	300	m
جریان خروجی پورت 12 ولت	I_12V	-	-	150	mA
دمای عملیاتی	T_opr	-30	-	60	درجه
دمای ذخیره سازی	T_stg	-40	-	85	درجه
رطوبت عملیاتی (یادداشت 3)	RH_opr	-	-	90	%
رطوبت ذخیره سازی (یادداشت 3)	RH_stg	-	-	95	%
درجه آلودگی	-	-	2	-	-
کد IP	-	-	IP00	-	-
ارتفاع (یادداشت 4)	-	-	-	2000	m
